STM8S003F3P6 - микроконтроллер (8-Бит, 16МГц, STM8 CISC, TSSOP-20) - оригинал STM

Восьмибитный микроконтроллер STM8S003F3P6 является бюджетной «рабочей лошадкой» для задач общего назначения (Рис.№1).

Рисунок №1. Линейка микроконтроллеров STM8

В отличии от STM32 микроконтроллеры серии STM8 позволяют гораздо проще осуществить реализацию нетребовательных к развитой системе периферии приложений. Разработчиком и производителем всей линейки микроконтроллеров является компания STMicroelectronics

Описание

Микроконтроллер STM8S003F3P6 относится к группе общего назначения. Производится по 130 нанометровой технологии с применением так называемой «гарвардской архитектуры» с 8-битным ядром и 32-битной шиной. Поддерживается 80 встроенных инструкций, большинство которых размером 2 байта.

Само ядро содержит ряд специальных особенностей, позволяющих достигать довольно высокой производительности.

Корпус

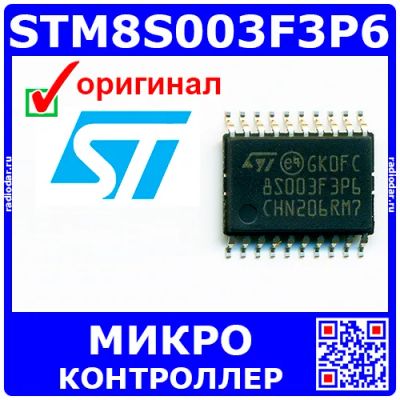

Микроконтроллер в модификации STM8S003F3P6 выполнен в корпусе типа TSSOP-20 (Рис.№2)

Рисунок №2. Корпус микроконтроллера TSSOP 20 pin

Краткие характеристики

• Ширина шины данных: 8-bit
• Тактовая частота: 16 МГц
• Напряжение питания: от 2.95 до 5.5 вольт
• Количество каналов вход/выход: 16
• Объем программной памяти: 8 кБайт (8к*8)
• Тип памяти: Flash
• Объем EEPROM: 128*8
• Объём RAM: 1к*8
• Интерфейсы: i2c, spi, uart, irda, lin
• Диапазон рабочих температур: -40…+85°С

Гарантия

Предоставляется полная гарантия на оригинальность поставляемых микроконтроллеров STM8S003F3P6. Осуществляется поставка по контрактным промышленным заказам напрямую у производителя и только в запечатанных заводских упаковках.

ВНИМАНИЕ: гарантия предоставляется ТОЛЬКО для производственных предприятий, имеющих сертифицированные лабораторные мощности. Рекламации принимаются только на фирменных бланках с предоставлением комиссионных актов.

Тем не менее, по каналам обратной связи принимаются претензии и собирается статистическая информация в случае подозрений на неоригинальность. Каждое обращение рассматривается индивидуально.

Поставка

Заводская промышленная фасовка выполнена в антистатичной фольге. Намотка ленты с микросхемами произведена на бобину в количестве 2500 штук в каждой. Заказы с меньшим количеством отправляются в индивидуальных пакетиках с двойной упаковкой, исключающей механические повреждения, а также предотвращающие проникновение влаги.

Оптовые поставки осуществляются на договорной основе, для постоянных VIP клиентов из состава промышленников России предоставляются дополнительные скидки и создается именной буферный запас компонентов на территории России для обеспечения непрерывности производственных процессов.
