TP4056 -контроллер заряда батареи (4-8В,1А, SOP-8) -оригинал NJTPASIC (100433)

Микросхема TP4056 предназначена для контроля заряда одноэлементных Li-Ion аккумуляторов. Отличительной особенностью является минимальная внешняя обвязка и встроенный термодатчик. Разработана и производится компанией NanJing Top Power ASIC Corp. (Китай)

Описание

На современном этапе развития мобильной микроэлектроники особым планом ставится вопрос обеспечения электропитанием. Наиболее популярные схемы реализации применяют аккумуляторы типа Li-Ion, для качественного заряда которых необходимы специальные контроллеры.
Именно такую задачу решает микросхема TP4056 - при минимальной обвязке и собственным малогабаритным размером (корпус SOP-8). Микросхема является линейным контроллером зарядного устройства постоянного тока для одиночных литий-ионных элементов питания, позволяющая обеспечить заряд напрямую от стандартного USB порта. Простота реализации и возможность установки необходимого тока одним резистором, подключенным к выводу PROG, сделали микроконтроллеры TP4056E одними из самых популярных в современной радиоэлектронной схемотехнике.

Копии и подделки

Уже никого не удивляет, что даже на китайские бренды делают копии и подделки. Причем сложилась такая тенденция, при которой имеются как низкосортные компоненты, произведенные с нарушением производственных норм, так и достаточно качественные реплики. Наиболее часто рабочие копии компонентов выпускаются у ОЕМ производителей, у которых ранее размещался заказ.
У нас имеются оба вида микросхем, актуальная фотография сравнения внешнего вида представлена на рисунке №1.

Рис.№1. Сравнение оригинальной и неоригинальной поставки м/с TP4056

Благодаря возможностям прямых поставок по промышленным контрактам мы можем сравнить "оригинал TP4056" и его копию (более подробное описание на нашем форуме "Радиодар", ссылка на тему во вкладке "Ссылки").
Необходимо учитывать, что указанные в datasheet производителя максимальные параметры работы выдерживает только оригиналный контроллер заряда. Обычно, по опыту поставок производственным линиям, копии обеспечивают от 60 до 80% от максимальных параметров.

ФАКТ: в большинстве ОЕМ плат контроллеров заряда применяются копии! Именно этим объясняются низкие стоимости готовых плат и их невысокую надежность. Для гарантированного изготовления на оригинальной элементной базе необходимо заказывать производство под заказ.

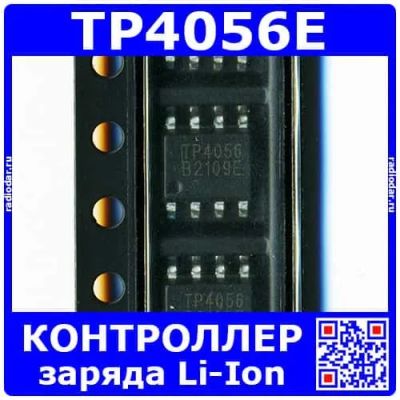

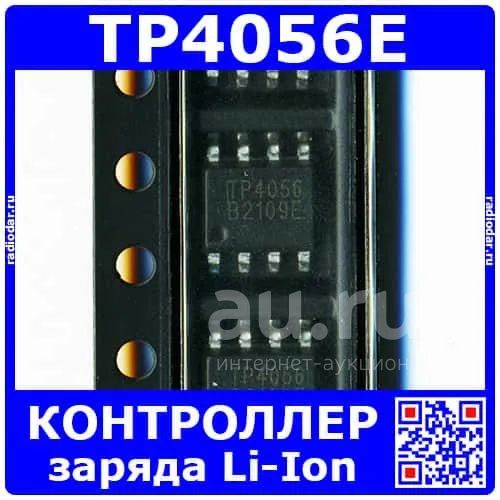

Внешний вид

Микроконтроллер TP4056 выпускается только в одном корпусе - SOP-8 с весемью выводами. Для отвода избыточного тепла снизу корпуса имеется металлическая площадка, которая припаивается к рассеивающей медной площадке.

Краткие характеристики

Напряжение питания: от 4.0 до 8.0
Напряжение заряда: 4.2В
Максимальный ток: 1000мА
Точность напряжения заряда: 1.2%
Тип корпуса: SOP-8
Диапазон температуры эксплуатации: от -40°С до 85°С

Схема подключения и назначение выводов

Рекомендуемая схема подключения микроконтроллера TP4056 приведена на рисунке №2.

Рис.№2. Схема подключения м/с TP4056E

Обозначенные на схеме выводы и их назначение:

управление.

LOW - режим "сна"

HIGH - рабочий режим

Принцип работы

Напряжение заряда фиксируется на уровне 4.2 вольта, а ток заряда устанавливается согласно запрограммированному значению (резистор на выводе 2-PROG).

Блокировочный диод не требуется благодаря внутренней архитектуре PMOSFET, предотвращающая цеп отрицателього тока заряда.Температурная обратная связь регулирует ток заряда для ограничения перегрева кристалла микросхемы при повышении температуры окружающей среды, либо при высокой мощности заряда.
Микроконтроллер TP4056 автоматически прекращает зарядный цикл при достижении тока до 1/10 от запрограммированного значения.
В функционал микросхемы входит текущей контроль и блокировка при пониженном напряжении, а также предотвращение перезарядки. Имеются два вывода для подключения индикаторов окончания заряда и наличия входного напряжения.
