KBPC5010W - диодный мост (1000В, 50А, KBPC-W) - оригинал Yangjie (100767)
KBPC5010W - диодный мост (1000В, 50А, KBPC-W) - оригинал Yangjie (100...
Описание
Состояние | Новое |
Тип диода | Диодный мост |
Диодные мосты KBPC5010W выполняют функцию преобразования переменного тока в постоянный при напряжении до 1000 Вольт и токе до 50 Ампер. Производитель – китайская фабрика Yangzhou Yangjie Electronic Technology.
ОписаниеДиодный мост состоит из четырех встроенных диодов, соединенных по схеме Гретца. Данная расстановка и размеры диодного моста позволяют компактно устанавливать несколько диодных мостов на одном радиаторе.
Внешний видКорпус диодного моста модели KBPC5010W состоит из металла, внутри него располагаются 4 полупроводниковых кристалла, соединенные подложкой из меди и залитые компаундом. Медь используется только для оригинальных диодных мостов, так как в целях экономии в производстве неоригинальных диодных мостов используют металл. Поэтому при поступлении новой партии на наши склады обязательно проверяется наличие медной подложки! В названии модели диодного моста буква W говорит о том, что выводы являются радиальными и фиксируются на плате посредством пайки.

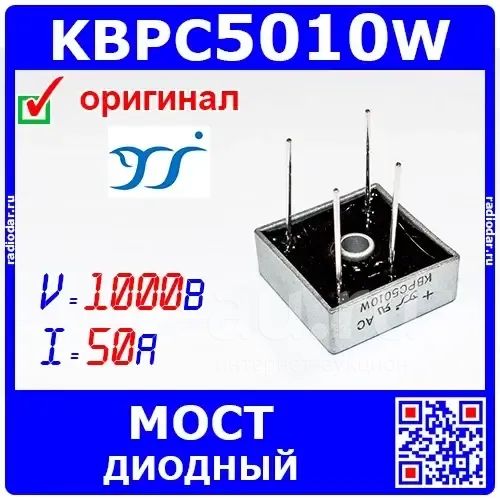

Внешний вид и габариты диодного моста KBPC5010W изображены на рисунке 1.
Рисунок 1 - Внешний вид и габариты диодного моста KBPC5010W
Для подробного ознакомления с характеристиками диодного моста KBPC5010W вы можете скачать справочник datasheet во вкладке «Datasheet».
ПодключениеДля подключения диодного моста необходимо к выводам с обозначением «AC» подключить переменный ток, а к выводам, на которых присутствует обозначение "+" и "-" - постоянный ток в соответствии с полярностью.
ВНИМАНИЕ: лицам, не являющимся квалифицированными мастерами и не имеющим допуска к работе с напряжением, категорически запрещается проводить монтаж и демонтаж элемента!
ГарантииНа наши новые и оригинальные компоненты действует гарантия 6 месяцев, если будут соблюдены следующие условия:
наличие у мастера соответствующих аттестатов для работы с электрооборудованием;наличие официального статуса сервисного центра;
наличие лаборатории (для заказчиков ВПК).
ВНИМАНИЕ: мы не предоставляем гарантию мастерам-любителям без соответствующего образования!
Оптовые поставкиДля обеспечения промышленных и производственных линий производим оптовые поставки на выгодных условиях. С целью обеспечения непрерывности вашего производства создаем на нашем складе буферные резервы. Пополнение резервов осуществляется согласно сезонному спросу.
ДоставкаВы можете заказать диодные мосты KBPC5010W наиболее доступным способом – заказной бандеролью, стоимостью от 90 рублей. Она включает в себя трек-номер для отслеживания местоположения посылки и СМС уведомление, оповещающее о статусе заказа.
Крупные заказы отправляются логистическими и транспортными компаниями по выбору заказчика.
Купить KBPC5010W с доставкой в г. Ростов-на-Дону, Москва, Краснодар, Пермь, Екатеринбург, Сочи и другие города России по самой низкой цене.
