KBL608 диодный мост (800В, 6А, KBL-4) оригинал SEP (100141)

Диодный мост KBL608 применяется для выпрямления переменного напряжения до 800 Вольт с максимальным током до 6 Ампер.

Диодный мост представляет собой схему из 4-х диодов предназначенную для преобразования переменного тока в постоянный. Данное схемное подключение называется мостовая схема Гретца. Диодный мост модели KBL608 применяется во многих радиотехнических схемах, а также в собственных проектах радиолюбителей. Максимальные параметры диодного моста позволяют применять его в цепях переменного тока напряжением до 800 вольт, но не превышая максимальный ток в 6 Ампер.

Корпус диодного моста имеет 4 металлических вывода для установки в отверстия платы с последующим припаиванием для надежного контакта. Сам корпус малогабаритный, изготовлен из пластмассы и не имеет специальных приспособлений для установки на радиатор. В случае необходимости монтажа на теплоотвод применяется зажимная скобка, обеспечивающая надежную фиксацию корпуса диодного моста на поверхности радиатора.

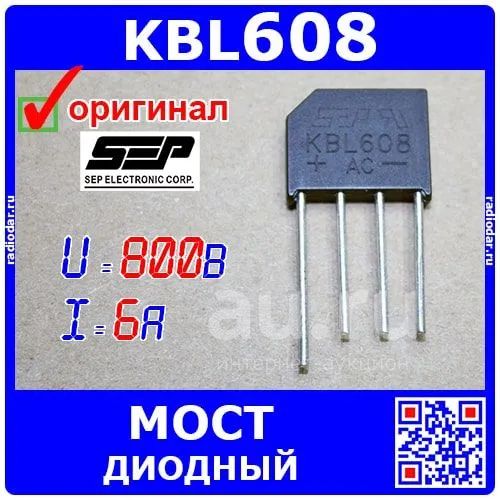

Внешний вид KBL608 и его физические размеры в миллиметрах представлены на рисунке №1. Первый вывод является плюсовым выходом выпрямленного напряжения и выделен удлиненной ножкой, а также косым спилом на корпусе диодного моста. Более подробные данные вы можете найти в datasheet, ссылка на который расположена в самом низу описания.

Подключение диодного моста производится только специалистами, имеющими допуск работы с электричеством и опыт работы с электронными схемотическими решениями.

Первая ножка (самая длинная) подключается к плюсовой цепи выпрямленного напряжения (к потребителям), к выводам №2 и 3 (средние) подключается цеп переменного напряжения, а к четвертому выводу - общая (масса, "земля" или "-") линия потребителей.

Диодные мосты KBL608 закупаются по прямым контрактам напрямую у компании SEP Discrete Semiconductors только в запечатанных заводских коробках. Видеообзоры вскрытия оригинальных упаковок диодных мостов мы публикуем в наших группах в социальных сетях.

Гарантия на диодные мосты KBL608 - 6 месяцев.

Необходимо учитывать, что гарантия надежной работы радиоэлектронных устройств это применение качественных и оригинальных комплектующих! Благодаря прямым оптовым поставкам мы обеспечиваем производственные линии надежными комплектующими.

Для представителей производственных линий и сервисных центров обеспечиваем оптовые поставки диодных мостов модели KBL608. Заводская упаковка содержит 500 штук элементов. В большую коробку помещаются 10 коробок. С целью обеспечения непрерывности производства мы обеспечиваем на нашем складе "буферные" запасы - резервирование и постоянное поддержание заданного (резервного) количества комплектующих, требующихся на ближайший период (месяц, квартал, полугодие).
Таким образом, компания "Радиодар" обеспечивает надежную систему снабжения, согласно подписанным договорам на поставки, а благодаря крупнооптовым закупкам и самую низкую итоговую стоимость.

Диодные мосты модели KBL608 доступны к отправке бандеролью, стоимостью от 90 руб (в любой город на территории Российской Федерации). В данную сумму включены трек номер и СМС уведомление о местоположении заказа. Более крупные размеры покупок отправляются транспортными компаниями.
Выпрямительные диодные мосты KBL608 наиболее часто заказывают из Москвы, Воронежа, Екатеринбурга, Владивостока, Ростова-на-Дону, Краснодара и многих других городов России.
