Термостат модели ZFX-ST3012 является законченным устройством, готовым к установке без необходимости сложных наладочных действий. Термореле позволяет обеспечивать автоматический контроль температуры двух разных зон, благодаря двум внешним датчикам, подключаемым к предмету наблюдения, и производить коммутацию двух независимых релейных каналов согласно выставленным параметрам контроля. Наиболее популярное применение термостатов – в инкубаторах, системах контроля теплицами, бассейнов, автомангалы и автоматические шашлычные, системы обогрева и охлаждения помещения и многие другие.
Устройство выполнено в виде законченного блока, помещенного в корпус. Напряжение питания может быть как переменным (220 Вольт), так и постоянным, причем отдельно для 12 и 24 вольтовых источников, что позволяет применять термореле в автомобильном транспорте, как легковом, так и грузовом/автопассажирском.

Схема подключения

Подключение двухканального регулятора не представляет сложностей и заключается в первоочередном выборе питающего напряжения для выбранной модификации. Всего существует 3 варианта исполнения термостатов модели ZFX-ST3012:

Примечание: напряжение питания термостата указано отметкой на задней крышке устройства.

ВНИМАНИЕ: напряжение питания 220 вольт является опасным для жизни! Пожалуйста, доверьте подключение специалисту имеющему допуск к работе с электричеством.

В первую очередь производится монтаж блока термореле, установка коммутируемой нагрузки и прокладывается кабель обоих термодатчиков. Особое внимание следует уделить исключению попадания проводов на нагреваемые поверхности коммутируемой нагрузки. Для удобства настройки устройства рекомендуется обеспечить отключение нагрузки, например - защитным автоматом. В случае применения разъемов для подключения мощной нагрузки необходимо выбрать соответствующие коннекторы, рассчитанные на номинальный ток с полуторным запасом.

Cхема подключения 12 и 24 вольтовых версий к источнику постоянного тока.

Схема подключения устройства к сети переменного тока 220 вольт.

Перед пробным запуском устройства рекомендуется проверить надежность всех подключений и отрубить нагрузку. После установки необходимых параметров работы устройства подключите нагрузку и проверьте правильность работы настроенного алгоритма.

Внешний вид и органы управления

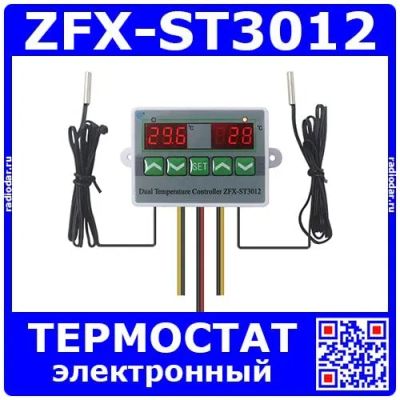

Внешний вид термостата приведен на рисунке. Элементы индикации и кнопки управления разделены на две группы и относятся к соответствующему каналу.

Включение электронного термостата

Для включения термореле ZFX-ST3012 необходимо нажать на кнопку «SET» и удерживать ее в течении 3-х секунд. На экране будет отображаться текущая температура каждого датчика. Световой индикатор над каждым дисплеем обозначает:
• Не горит – нагрузка отключена
• Мигание – ожидание включения нагрузки, согласно выставленному параметру PT
• Горит – нагрузка скоммутирована

Установка температуры

Установка температуры контроля каждого канала производится по отдельности.
Для установки уровня сработки левого канала необходимо нажать кнопку «SET» и кнопками «» и «» находящимся под левым экраном установить необходимую температуру.
Для установки температуры правого канала необходимо нажать кнопку «SET» дважды и кнопками «» и «» правой группы выставить необходимое показание.

Меню изменения настроек работы термостата

Для входа в меню настроек термореле модели ZFX-ST3012 необходимо нажать кнопку «SET» и удерживать в течении 5 секунд. Затем кнопками «» и «» левого канала выбрать необходимый для изменения параметр и еще раз нажать кнопку «SET». Теперь кнопками вверх и вниз устанавливаем необходимые значения. После установки значения сохраняются в энергонезависимую память автоматически.
Кодировка параметров настройки термостата ZFX-ST3012 приведена в таблице:

Код

Наименование параметра

Диапазон значений

Установки по умолчанию

HC

Нагрев/охлаждение

Н/С

С

D

Гисторезис

1-30

5°С

LS

Сигнал
