HW-504 -модуль джойстика (2-осевой аналоговый+кнопка)

Код товара: 100263
Цена
75 руб.
Безопасная сделка с доставкой
21 деньдо конца торгов(19 апр 2024 20:20)
Краснодар, Центральный округ
+7 900 272 XX XX
Написать сообщение

Описание лота

Состояние
Новое
Тип манипулятора
Джойстик
Производитель
Другой

Arduino джойстик может использоваться как аналоговое устройство управления в вашем проекте. Джойстик имеет кнопку нажатия и две оси перемещения: ось X и ось Y.


Джойстик является одним из устройств для удобной передачи информации от человека к компьютеру или микроконтроллеру. Джойстики используются для управления движением роботов, мобильных платформ и прочих механизмов.

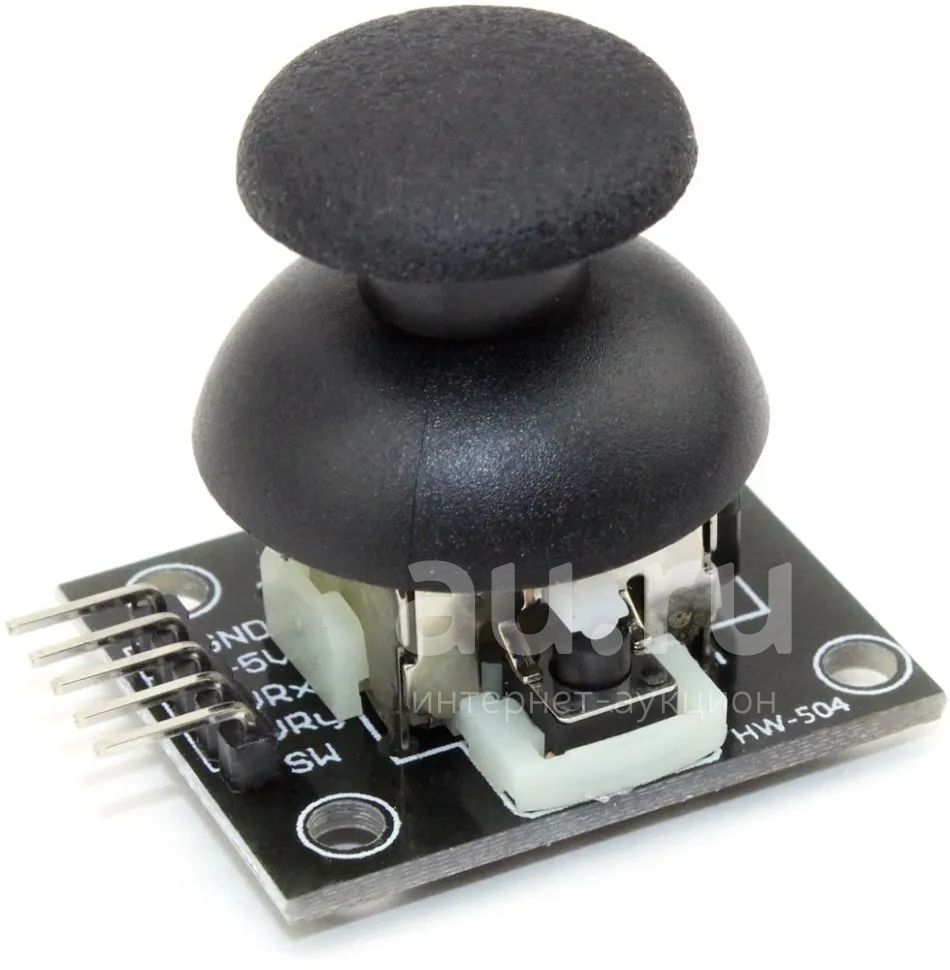

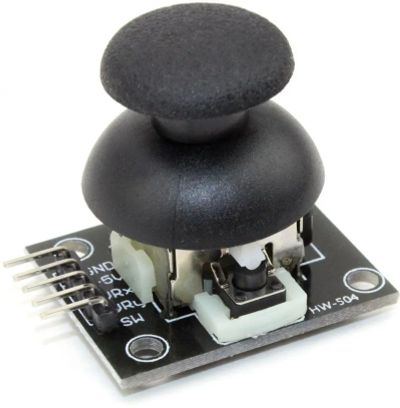

Модуль двухосевого джойстик (рис. 1) имеет две степени свободы, представляет собой ручку, закреплённую на шаровом шарнире с двумя взаимно перпендикулярными осями.


При наклоне ручки вращаются подвижные контакты каждого из двух потенциометров номиналом 10 кОм, которые определяют положение осей X и Y. Средний контакт каждого потенциометра выведен на контакты VRX и VRY разъема, а крайние подключены к питанию и земле. Также джойстик оснащен тактовой кнопкой, которая срабатывает при вертикальном нажатии на ручку, показания снимаются с контакта SW. После отпускания джойстик возвращается в первоначальное центральное состояние.


Технические характеристики

  • Напряжение питания: номинальное 3.0…5,5 В;
  • Выходной сигнал: цифровой (кнопка) и аналоговый (оси X и Y);
  • Размеры: 26 мм x 40 мм x 22 мм.

Для подключения модуля джойстика к плате Arduino будем использовать два аналоговых и один цифровой вывод Arduino, а также с платы Arduino подаем питание на контакты джойстика GND и +5V.

-----------------------
