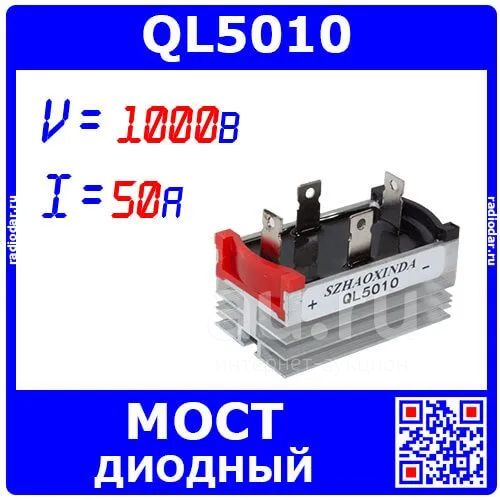

QL5010 - диодный мост со встроенным радиатором (1000В, 50А) - производство SZHAOXINDA (11003161)

Функция диодного моста KBPC5010 заключается в преобразовании переменного тока напряжением до 1000 Вольт в постоянный, при максимальном токе не более 50 Ампер в импульсе.

Устройство выпрямительного диодного моста состоит из четырех диодов, соединенных по классической схеме, также называемой "мост Гретца". Подобная компоновка позволяет улучшить параметры в целом за счет применения однотипных кристаллов, а также удобство компоновки на одном радиаторе.

Диодные мосты KBPC5010 являются модификацией моста типа KBPC5010W и отличаются типом выводов (без "W" - выводы под клеммы, а с буквой "W" - под пайку). По всем остальным параметрам указанные выше элементы полностью идентичные и при желании могут быть заменены друг на друга, при соответствующей переделке способа подключения.

В связи с наиболее частым применением в преобразовании переменного тока обычной бытовой сети 220 вольт, необходимо учитывать смертельную опасность напряжения!

ВНИМАНИЕ: все работы по монтажу и демонтажу необходимо проводить только квалифицированным мастерам!

Корпус диодного моста KBPC5010 выполнен по классической для данного класса компоновке - в виде металлического корпуса, внутрь которого помещены медные контактные подложки, соединяющие четыре полупроводниковых кристалла, и все это залитое компаундом. Основное отличие оригинальных диодных мостов от неоригинальных заключается в применяемых материалах контактной подложки. В оригинальных используется только медь, а в подделках, с целью экономии - металл.

Тип контактных выводов предназначен для подключения посредством специальных клемм шириной 6.35мм. Фиксация производится за счет отверстий на самих контактах.

Габаритные размеры и внешний вид представлен на рисунке №1.

Рис.№1. Внешние размеры диодного моста типа KBPC5010

Более подробные технические характеристики приведены в справочнике типа datasheet, который вы можете скачать на вкладке "Datasheet".

Подключение диодного моста KBPC5010 производится посредством обжимных клемм согласно имеющимся надписям на корпусе напротив выводов. Так, выводы с обозначением "АС" подключаются к сети переменного тока, а "+" и "-" - к цепям постоянного тока в соответствии с полярностью.

Диодные мосты KBPC5010 закупаются в рамках промышленных заказов напрямую с производственных линий фирмы SEP, причем только в запечатанных заводских коробках по 50 штук в каждой.

Мы предоставляем гарантию на наши новые и оригинальные компоненты в течении 6 месяцев, но только на следующих условиях:

ВНИМАНИЕ: для мастеров-любителей без наличия специализированного образования гарантия не предоставляется!

В рамках договоров на поставки производим обеспечение промышленных и производственных линий различными дискретными компонентами на выгодных условиях. Для постоянных покупателей создаем на нашем складе буферные резервы с целью обеспечения непрерывности вашего производства. Объемы и сроки автоматического пополнения устанавливаются согласно сезонному спросу.

Однофазные диодные мосты KBPC5010 доступны к отправке заказной бандеролью стоимостью от 90 руб (в зависимости от региона) и включает в себя трек номер для отслеживания и систему СМС уведомления о статусе заказа и местоположении посылки.

Более крупные отправления выгружаются логистическими и транспортными компаниями по выбору заказчика.

Купить KBPC5010 с доставкой в г. Краснодар, Ейск, Астрахань, Москва, Владивосток, Тула и другие города России по самой низкой цене.
