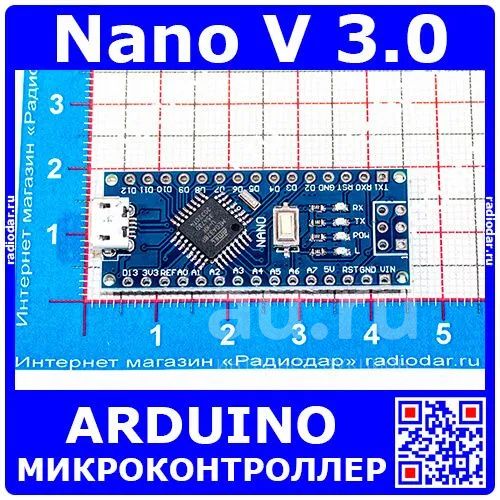

Nano V 3.0 -микроконтроллер семейства Arduino с разъемом microUSB (100304)

Arduino Nano широко используемая серия аппаратных плат для различных сфер электроники, робототехники и автоматизации («умный дом»).

Nano V 3.0 представляет собой плату с микроконтроллером ATmega328 и минимальной обвязкой. За счет малых размеров Nano V 3.0 подходит для проектов, где важна компактность.

Nano является миниатюрной модификацией Arduino UNO. В остальном параметры совпадают с моделью Uno. При желании могут быть заменены друг на друга, при изменении способа подключения.

Существует огромное количество учебной информации, шилд (расширенных плат для Nano V 3.0) и библиотек кодов, что позволяет новичку легко обучится, а любителю - реализовать проект!

Arduino Nano представляет собой плату с металлизированными выводами под пайку или установку на макетную плату с помощью разъемов типа «папа». На плате отсутствует вынесенное гнездо внешнего питания, Ардуино работает через microUSB).

Питание платы Nano V 3.0 производится от порта microUSB напряжение 3.0 вольт, так же возможно подключения внешнего источника питания к пинам VIN и GND.

Распиновка и количество пинов представлены на рисунке №1.

Рис.№1. Распиновка Arduino Nano V 3.0
