XW228DKFR4 мнемонический 4-сегментный модуль индикации заряда батарей (1S-4S, 43.5*20*9.2мм) (00407)
XW228DKFR4 мнемонический 4-сегментный модуль индикации заряда батарей...
Описание
Популярные среди мастеров по переводу аккумуляторных устройств на Li-Ion мнемонические индикаторы состояния заряда батарей. Позволяют быстро определить уровень заряда благодаря быстрому визуальному отображению, состоящему из 4 сегментов.
Рис.№1. Реальное изображение текущей партии
Индикаторы поставляются в нескольких вариантах исполнения под различное напряжение контроля, а соответственно под разное количество элементов.
Индикатор
Мнемонический индикатор имеет различные цветовые сочетания:
внешняя рамка - красная, сегменты - синиевнешняя рамка - красная, сегменты - зеленые
Принцип работы

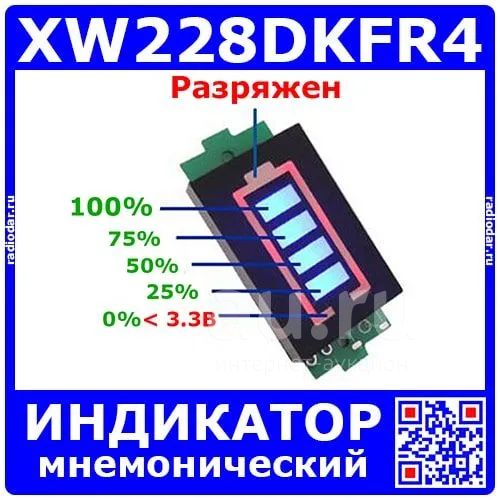

Внешняя рамка, означающая полную разрядку, начинает свечение при напряжении от 2 вольт. Остальные сегменты появляются при соответствующих напряжениях:
1 сегмент - 3.3 Вольта
2 сегмент - 3.6 Вольта
3 сегмент - 3.8 Вольта
4 сегмент - 4 Вольта ровно
Напряжение ячеек соответственно умножается на N, где N = количеству ячеек АКБ.
Схема поключения
