Описание

Популярные среди мастеров по переводу аккумуляторных устройств на Li-Ion мнемонические индикаторы состояния заряда батарей. Позволяют быстро определить уровень заряда благодаря быстрому визуальному отображению, состоящему из 4 сегментов.

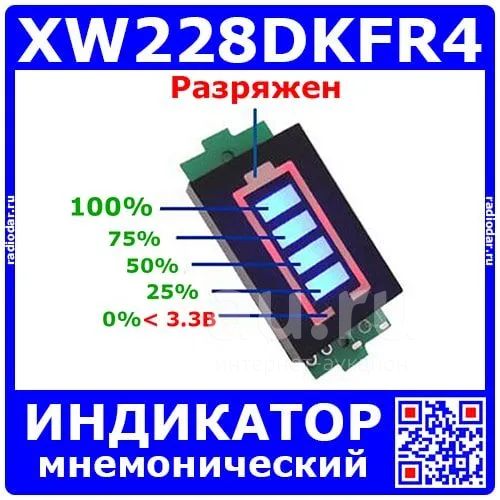

Рис.№1. Реальное изображение текущей партии

Индикаторы поставляются в нескольких вариантах исполнения под различное напряжение контроля, а соответственно под разное количество элементов.

Индикатор

Мнемонический индикатор имеет различные цветовые сочетания:

внешняя рамка - красная, сегменты - синие
внешняя рамка - красная, сегменты - зеленые

Принцип работы

Внешняя рамка, означающая полную разрядку, начинает свечение при напряжении от 2 вольт. Остальные сегменты появляются при соответствующих напряжениях:

1 сегмент - 3.3 Вольта

2 сегмент - 3.6 Вольта

3 сегмент - 3.8 Вольта

4 сегмент - 4 Вольта ровно

Напряжение ячеек соответственно умножается на N, где N = количеству ячеек АКБ.

Схема поключения
