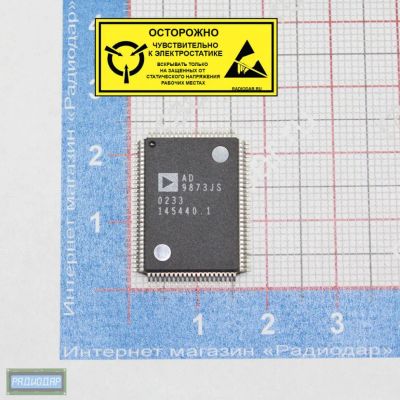

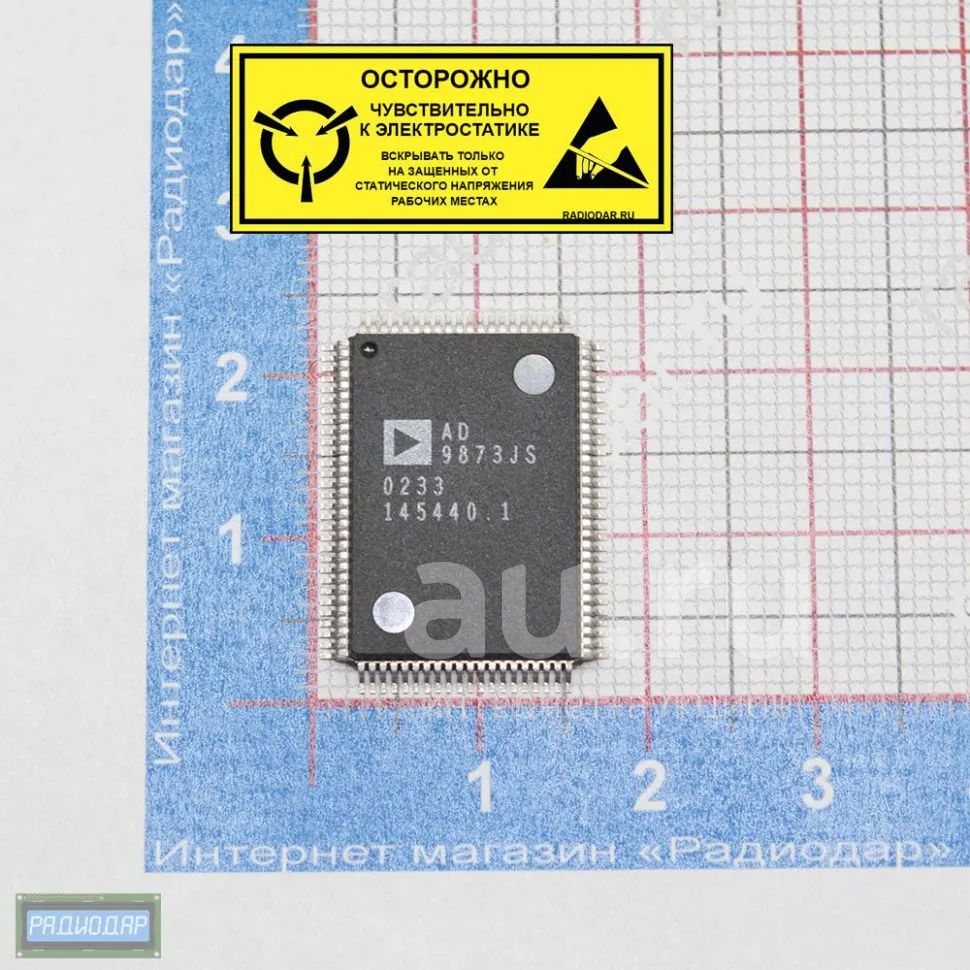

AD9873JS - аналоговый конвертер (3.3В, 100-MQFP)| Оригинал Analog Devices (R300022)

В микроконтроллер AD9873 интегрирован полноквадратурный 232 МГц цифровой передатчик и многоканальный приемник с четырьмя высокопроизводительными аналого-цифровыми преобразователями (АЦП) для цифровых сигналов и мультимедийных данных. Микросхемы AD9873 разработаны для применения в телевизионных приставках, модемах, где главную критическую роль играет цена, размер, диссипация силы, и динамическая производительность. Микроконтроллер разработан для простого и эффективного контроля всех внутренних преобразований и циклов обработки данных.

Каскад передатчика микросхемы AD9873 состоит из высокоскоростного прямого цифрового синтезатора (DDS), высокопроизводительного и высокоскоростного 12-битного цифро-аналогового преобразователя (ЦАП), программируемый часовой множитель, цифровые фильтры, и другие системы цифровой функции обработки сигналов, для формирования полной квадратурной цифровой составляющей конвертера.

На стороне приемника находятся два 8-разрядных АЦП, оптимизированных для IQ демодулирования "внеполосных" сигналов. 10-разрядный АЦП используется для прямого преобразования входного сигнала модулируемого 256 QAM модема. Второй вход используется для входного сигнала и вспомогательного видео-входного сигнала с программируемой функцией передачи по мултиплексу к высокопроизводительному 12-битному видеопрепроцессору ADC.

Тактовые импульсы чипа сигма-дельта модулированных выходов могут быть использованы для контроля внешних компонентов, таких как программируемые усилители увеличения (PGA) и каскады смесителя.

Три отдельных вывода обеспечивают прямой интерфейс к микроконтроллерам AD8321/AD8323 через драйвер кабеля программируемого усилителя усиления (PGA).

Микросхема AD9873 изготовлена в компактном корпусе формфактора MQFP и имеет 100 выводов.
