Тахометр CF5135C-Z с внешним магнитным датчиком и магнитом (LCD 4 знака, 10-9999, 0.1%, 8-24В) (10102163-З)

Электронный цифровой тахометр модели CF5135C-Z предназначен для подсчета количества импульсов, поступающих с внешнего датчика Холла. Фактически, на программе по умолчанию, устройство производит подсчет скорости вращения исследуемого объекта в диапазоне от 10 до 9999 оборотов в минуту.
Генерация импульсов производится путем прохождения закрепленного на вращающейся части исследуемого устройства постоянного магнита в непосредственной близости от датчика Холла.
Отображение количества импульсов производится на блоке контроллера, имеющем 4-х разрядный экран индикации.
Питание устройства производится от внешнего источника питания постоянного напряжения 8-24 Вольта.

Краткие характеристики Диапазон измерения: 10~9999 оборотов в минуту
Погрешность измерения: 0.1%
Напряжение питания: постоянное, от 8 до 24 Вольт
Максимальная потребляемая мощность: 30 мАмпер
Тип индикатора: цифровой, четырехразрядный
Цвет индикатора: красный, синий, зеленый (на выбор)
Размер индикатора: 50*20 мм.
Частота обновления:
0.2-0.5 сек (<1200 об/мин)
0.25-0.06 сек (>2400 об/мин)
Сброс показаний: автоматически (10 сек отсутствия импульсов)
Модель внешнего датчика: NJK-5002C
Длина кабеля внешнего датчика: 1 метр
Размер основного блока тахометра (д*ш*в): 79*32*42 мм.
Размер установочного отверстия: 76*39 мм.
Температура эксплуатации: -10…+60°С
Относительная влажность: не более 85%

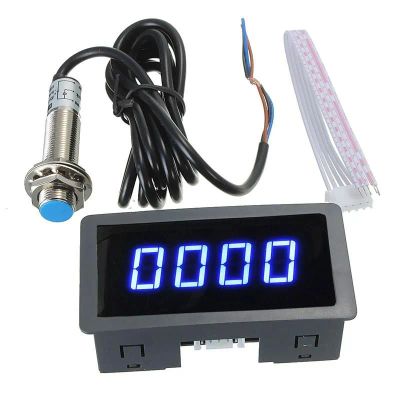

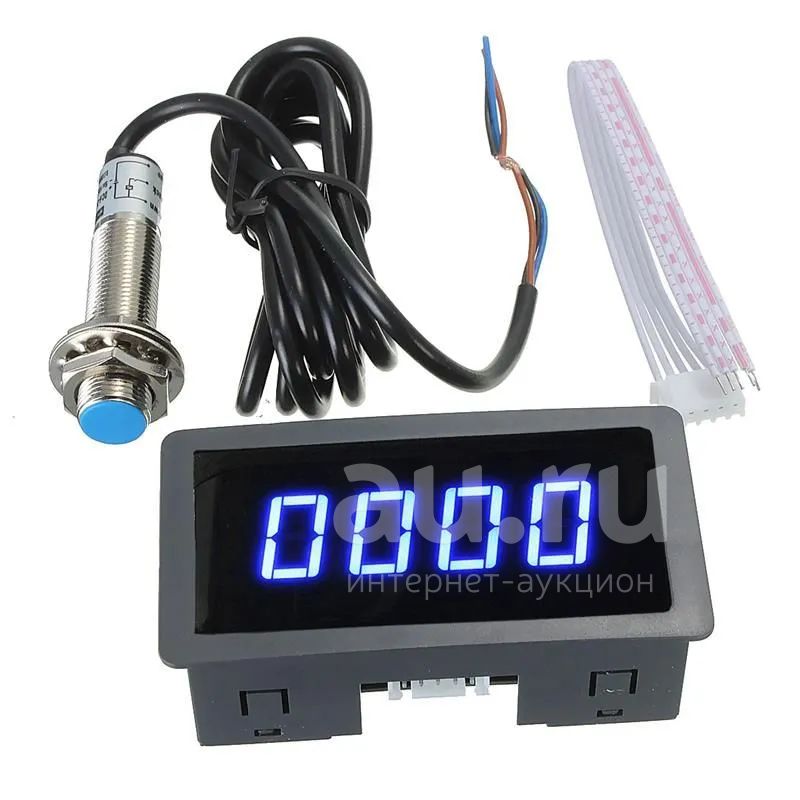

Комплектация: блок измерения и индикации, датчик Холла, колодка с кабелем для подключения питания и датчика, постоянный магнит и инструкция на русском языке.

ВНИМАНИЕ: источник питания в комплект не входит (приобретается отдельно)!

Порядок работы

Для долговременной эксплуатации электронного цифрового тахометра модели CF5135C-Z требуется источник стабильного постоянного напряжения в пределах от 8 до 24 вольт.

ВНИМАНИЕ: Категорически запрещается подключать тахометр к бортовой сети автотранспорта на 24 Вольта по причине возможного наличия зарядного напряжения выше порога допустимого напряжения питания тахометра!

Подключение и монтаж устройства должен производить специалист, имеющий допуск по работе с электрооборудованием, с обязательным составлением акта установки измерительного устройства.
В обязательном порядке перед началом работы устройства производить проверку правильного подключения к источнику питания, соответствию установленного на источнике питания напряжения, отсутствию повреждения устройства, проводов, датчика, а также возможность свободного движения закрепленного постоянного магнита на подвижной части исследуемого устройства.

Схема подключения тахометра

Схема подключения электронного цифрового тахометра модели CF5135C-Z приведена на рисунке №1

Рис.№1 Подключение тахометра

Назначение выводов колодки подключения тахометра приведена в таблице №1
№ вывода Назначение
1 Подключение +12 Вольт источника питания и питания датчика Холла (коричневый вывод датчика)
2 Общий источника питания (земля)
3 Сигнальный вход датчика Холла (голубой вывод датчика)
4 Не используется
5 Общий датчика Холла (черный вывод датчика)

Вывод питания датчика Холла коричневого цвета подключается совместно с положительным выводом источника питания и заводится на первый контакт колодки подключения.
Общий провод источника питания подключается отдельно ко второму выводу колодки подключения тахометра и ни в коем случае не подключается к общему проводу датчика Холла!
Сигнальный провод датчика Холла голубого цвета подключается к выводу №3 колодки подключения тахометра.
Общий провод датчика Холла черного цвета подключается к выводу №5 колодки подключения тахометра.
Все соединения должны быть надежно пропаяны и изолированы. Также необходимо обеспечить защиту проводов подключения питания и кабеля датчика Холла от попадания на подвижные части измеряемого устройства.
Порядок размещения магнитного датчика
Перед началом измерения скорости оборотов необходимо разместить поставляемый в комплекте диск постоянного магнита на вращающейся части исследуемого устройства и на расстоянии от 1 до 10 мм по окружности от места прохождения закрепленного магнита разместить датчик Холла, обеспечив его надежную фиксацию. Исследование в лабораторных условиях показало стабильное считывание импульсов при прохождении магнита на расстоянии до 10 мм от датчика. Для надежности считывания не рекомендуется выходить за указанные параметры.

Начало работы тахометра

Эксплуатация электронного цифрового тахометра модели CF5135C-Z подразумевает правильное подключение устройства и надежную фиксацию датчика Холла в непосредственной близости от исследуемого объекта.
Включение измерительного устройства производится путем подачи питающего напряжения (выводы 1 и 2 колодки подключения).
