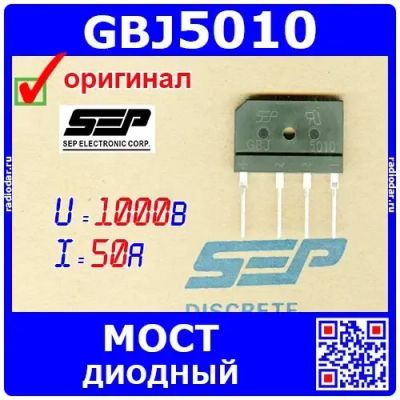

GBJ5010 - мощный диодный мост (1000В, 50А, GBJ) - производство Китай (10002192)

Серия мощных диодных мостов GBJ5010 предназначены для преобразования переменного тока в постоянный с максимальным напряжением не более 1000 Вольт и током не более 50 Ампер в импульсе.

Основное применение диодных мостов заключается в функции преобразования переменного тока, обычно бытовой сети 220 вольт, в постоянный ток для питания различных схемотехнических решений. Сам диодный мост представляет из себя схему из 4-х диодов, размещенных в одном корпусе. Благодаря плоскому виду корпуса предоставляется удобным размещение его на радиаторе для обеспечения стабильной работы на предельно допустимых производителем параметрах (согласно даташиту).

Корпус диодного моста GBJ5010 относится к стандарту GBJ-корпусов радиотехнических элементов и представляет собой пластиковый прямоугольный элемент с плоским основанием. По середине корпуса имеется сквозное отверстие, которое служит для ботового фиксирования диодной сборки к теплоотводящему радиатору.

Выводы мостового элемента выполнены прямыми, благодаря чему имеется возможность размещения моста непосредственно на плате, при условии небольших нагрузочных токов.

В некоторых схемах встречается монтаж диодного моста GBJ5010 на радиатор с последующим загибанием на 90° выводов для установки на плату. С целью более удобного процесса фиксации посредством болта, на плате, напротив отверстия для фиксации к радиатору, проделывается отверстие диаметром 6-8 мм для свободного размещения отвертки.

Общий вид и габаритные размеры диодного моста GBJ5010 приведены на рисунке №1

Рис.№1. Внешние габаритные размеры выпрямительного моста GBJ5010

С более подробными характеристиками вы можете ознакомиться в специальной документации - datasheet (в следующей вкладке).

Подключение диодного моста GBJ5010 производится только имеющим допуск специалистами. Ключем опознавателем является боковой спил на корпусе моста, а также удаленный на большее расстояние по сравнению с другими вывод. Именно данный вывод является условно первым, имеет обозначение в виде "+" и подключается к положительной цепи постоянного тока нагрузки. Следующие 2 и 3 выводы являются точками подключения переменного тока и обозначены на корпусе "АС". Последний вывод обозначается знаком минус и является общим (земля) выводом для цепи выпрямленного постоянного тока.

Мы предоставляем гарантию на все наши оригинальные и новые дискретные элементы и компоненты в течении 6 месяцев. В качестве гарантийных притензий принимаются обращения только от сертифицированных сервисных центров, специализированных официальных мастерских и предприятий, оснащенными собственными лабораториями (НИИ и ВПК).

На радиолюбителей и мастеров без специализированного образования гарантийные обязательства не распространяются, но данные обращения обязательно регистрируются в статистике каждой позиции и также принимаются к сведению.

В рамках договорных отношений возможны поставки целого ряда дискретных компонентов и комплектующих на постоянной основе. Для постоянных покупателей имеется функция создания буферного заказа для обеспечения непрерывности производственных процессов заказчика. Также производится учет сезонных нагрузок и своевременное пополнение необходимыми на ближайший квартал позициями.

Выпрямительные диодные мосты GBJ5010 могут быть отправлены самым доступным по стоимости способом - заказной бандеролью, стоимостью от 90 руб (СМС-уведомление и ТРЕК-номер включены в стоимость).

Более объемные заказы могут быть отправлены любыми удобными логистическими и транспортными компаниями.

Купить диодный мост GBJ5010 с доставкой в Москва, Санкт-Петербург, Воронеж, Нижневартовск, Анадырь, Сочи и другие города России
